Condition Monitoring für technische Anlagen an Wasserstraßen

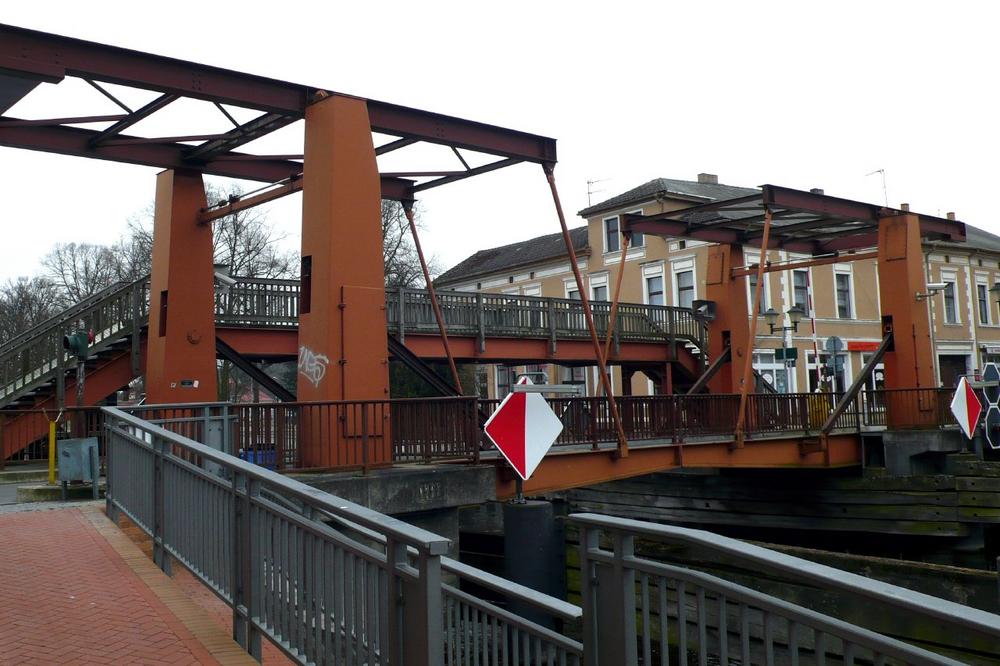

Mit Schleusen, Hubbrücken, Klappbrücken und Schiffshebewerken verbinden wir nicht nur ökologischen Warentransport auf Wasserwegen, sondern auch Urlaub, Freizeit und Bootfahren. Deutschland hat eine Menge schiffbarer Flüsse und Kanäle. Und deshalb gibt es auch viele solcher technischen Einrichtungen. Manche Bauwerke stammen aus Zeiten, in denen kaum Autos auf den Straßen waren, sind inzwischen restauriert oder durch neue Bauwerke ersetzt worden. Die Bauarten sind vielfältig und daher interessant. Das gilt auch für die technischen Einrichtungen, vor allem auch für die Antriebe.

Damit aber alle Einrichtungen zuverlässig zur Verfügung stehen, müssen sie gewartet und instandgehalten werden. Die dafür notwendigen Gewerke sind vielfältig. Ein oft nicht auf den ersten Blick sichtbarer Teil sind die mechanischen Antriebe. Diese bestehen zumeist aus Elektromotor und Getriebe.

Anzeigen

Mechanische Antriebe sind heutzutage sehr zuverlässig. Doch das kommt nicht von allein. Während Zahnräder heute dauerfest ausgelegt werden, gilt für Wälzlager eine rechnerische Nutzungsdauer mit geringer Ausfallwahrscheinlichkeit – für den bestimmungsgemäßen Einsatz. Schließlich gehen in die Verfügbarkeit noch Einflüsse aus dem Schmiermittel und den Nebenaggregaten ein. So kommt man bei der Gesamtbetrachtung schnell drauf, dass die Ausfallwahrscheinlichkeit von Antrieben zwar sehr gering ist, aber eben nicht Null sein kann. Um dennoch eine hohe Zuverlässigkeit zu erreichen, eignet sich der Einsatz maschinendiagnostischer Verfahren, denn so kann man sich anbahnenden Ausfällen proaktiv entgegenwirken.

Grundlage ist aber, dass man mechanische Defekte an rotierenden Teilen erst einmal erkennt. Die allermeisten Unregelmäßigkeiten führen zu Geräuschen. Das kennt man auch von Haushaltsgeräten, vom Fahrrad und vom Auto. Und das gilt genauso für Industriegetriebe. Eine Herausforderung stellen aber die geringen Drehzahlen der Antriebe dar. Die angeregten Frequenzen, die Hinweise auf Schäden liefern können, sind sehr niedrig. Und die Amplituden sind gering. Das erfordert ein wenig Präzision beim Erfassen der Schwingungen.

Tatsächlich erfasst man die Schwingungen mit hoher Abtastfrequenz und mit einer vergleichsweise langen Messzeit von mehreren Minuten. Zeitgleich wird die Drehzahl erfasst. Das gemessene Schwingungszeitsignal wird dann mit Hilfe des Drehzahlsignals zu einem drehwinkelbasierten Schwingungssignal verrechnet. Daraus werden anschließend Ordnungsspektren und Hüllkurvenordnungsspektren berechnet. Diese sind resistent gegenüber Drehzahlwelligkeiten und damit sehr aussagefähig.

Mit dem mobilen PeakStore5 lassen sich Schwingungsmessungen zum Condition Monitoring unkompliziert durchführen. Je nach Wunsch kann das Gerät mit vier, acht oder zwölf Schwingungssensoren geliefert werden, die dann absolut zeitgleich messen. Die gesamte Datenauswertung kann direkt auf dem PeakStore5 oder auf einem PC erledigt werden. Die PC-Software ist Bestandteil des Lieferumfangs.

Alternativ kann Condition Monitoring mit dem fest installierten Online Condition Monitoring System Peakanalyzer realisiert werden. Die maximal 64 Schwingungskanäle erlauben den Einsatz für sehr komplexe Antriebe.

Condition Monitoring führt zu einer immensen Verfügbarkeitserhöhung, von der der Anlagenbetreiber unmittelbar profitiert. Die GfM bietet neben passenden Systemen vor allem auch maschinendiagnostische Dienstleistungen und Seminare an. Der finanzielle Aufwand liegt in der Regel bei einem Bruchteil der Kosten, die ein Schaden verursachen würde.

Über die GfM Gesellschaft für Maschinendiagnose mbH

Die GfM Gesellschaft für Maschinendiagnose mbH ist Spezialist für die Diagnose von wälzgelagerten Industriegetrieben. Neben der Schwingungsdiagnose an Antrieben, der Drehmomentanalyse sowie der Inspektion, der Endoskopie und der Rotorblattlagerdiagnose an Windenergieanlagen werden Messgeräte für die Offline-Maschinendiagnose sowie Online-Condition-Monitoring-Systeme entwickelt und vertrieben. Darüber hinaus bietet die GfM Seminare zur Thematik an.

Mittels Schwingungsdiagnose ist es möglich, kleinste Unregelmäßigkeiten an Getrieben und Wälzlagern frühzeitig zu erkennen. Diese Unregelmäßigkeiten können Schäden an Wälzlagern, Zahnrädern und Wellen, Unwucht und Ausrichtfehler sein. Der Betreiber von Maschinen mit mechanischen Antrieben gewinnt so Zustandsinformationen, die ihm die Planung der Instandhaltung erleichtern und ihn vor ungeplanten Stillständen bewahren.

Zur Erfassung von Daten werden Online- und Offline-Systeme angeboten. Die Betreuung der Systeme und Verarbeitung der Daten werden mit Hilfe der Software Peakanalyzer Manager realisiert, mit der auch Daten anderer Quellen vollautomatisiert verarbeitet werden können.

Die GfM wurde 1999 gegründet und ist seitdem unabhängig. Die Diagnoseberichte und Gutachten haben neutralen Charakter.
