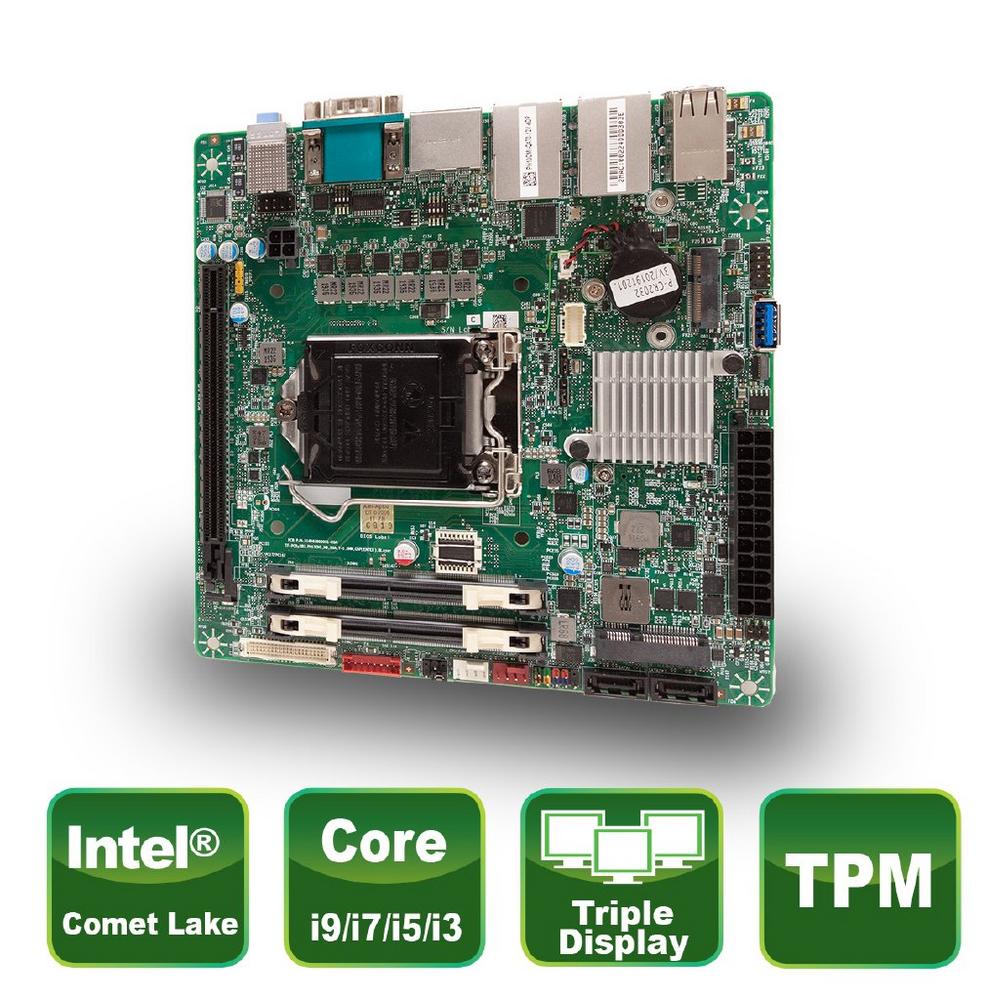

Mini-ITX Mainboard für 10te Generation CoreTM Prozessoren

Beim der PH13CMI Serie von ICP Deutschland handelt es sich um Mainboards im klassischen Mini-ITX Formfaktor Design. Volle Bauhöhe, ein PCI Express x16 Slot und ein Standard 24 Pin Spannungsstecker vereinfachen die Integration von Standard Komponenten. Die PH13CMI Mainboards sind mit einem LGA 1200 Sockel ausgestattet und unterstützen die 10te Intel® CPU Generation mit dem Code Namen Comet Lake. Es werden Intel® CoreTM I9 Prozessoren mit 10 Kernen und 35 Watt Thermal Design Power sowie Prozessoren mit 95 Watt Thermal Design Power unterstützt. Auf den beiden DDR4 SO-DIMM Sockeln können bis zu 64GB non-ECC Arbeitsspeicher mit einer maximalen Taktfrequenz von bis zu 2933 MHz verwendet werden.

Das PH13CMI ist in zwei Chipsatz Varianten verfügbar. Variante eins ist mit dem Intel® Q470E Chipsatz ausgestattet während Variante zwei mit dem Intel® H420E bestückt ist. Die Q470E Variante bietet eine integrierte Intel® HD Grafikeinheit mit Tripple Display Unterstützung, RAID Funktionalität, Intel® vPRO Unterstützung, und vier schnelle USB3.2 Gen2 Schnittstellen, wohingegen Variante zwei mit H420E Dual Display Support und vier USB3.0 Schnittstellen ausgestattet ist.

Die Grafikeinheiten der Mainboards unterstützen eine maximale Auflösung von 4K. Für den Anschluss von Displays steht ein HDMI Port mit einer Auflösung von bis zu 4096×2160 Pixeln, ein Display Port mit maximal 4096×2304 Pixeln und ein LVDS Anschluss mit einer Full HD 1920×1200 Pixel Auflösung zur Verfügung. Optional kann der LVDS Anschluss durch einen eDP Anschluss mit 4096×2304 Pixel Auflösung ausgetauscht werden. Für die Netzwerkkonnektivität bieten die Mainboards einen Intel® I219LM und einen Intel® I211-AT Gigabit LAN Controller. Ferner stehen ein weiterer USB3.0, sechs USB 2.0, zwei SATA-6G Anschlüsse, eine serielle RS-232 und eine serielle RS-232/422/485 sowie Audio MIC-In und LINE-Out Schnittstellen zur Verfügung. Die MiAPI Stiftleiste bietet zusätzlich 10 GPIOs, Watchdog, SMBUS, Helligkeitssteuerung für Displays und Mainboardmonitoring Funktionalität. Für die Erweiterung bietet die PH13CMI Serie einen PCI-Express x16 Steckplatz, einen M.2 2242/2280 M-Key mit PCIe und SATA Signal, einen M.2 2230 Slot mit E-Key mit PCIe und USB Signal und einen Full-Size Mini-PCIe Express Steckplatz mit SATA, USB und PCIe Signal. Optional kann das TPM Module NPCT750 bestückt werden. Die PH13CMI unterstützen neben dem klassischen Betrieb über den 24 Pin ATX Spannungsstecker auch einen Einzelspannungsbetrieb mit 12 Volt DC. Alle Varianten sind für einen Temperaturbereich von 0 bis 60°C ausgelegt und erfüllen die Anforderungen an CE/FCC Klasse B. Auf Kundenwunsch liefert ICP das PH13CMI auch als Bundle mit Prozessor, industriellem Arbeitsspeicher und Speichermedium aus.

ICP. Industrial Computer Products …by people who care!

Spezifikationen

  • Mini-ITX Formfaktor
  • Intel® Comet Lake 10te Gen. CoreTM i9/i7/i5/i3 LGA CPU
  • Support für 35 Watt Core i9 (10 Kerne) und 95 Watt CoreTM CPUs
  • Intel® Q470E und H420E Chipsatz
  • 64GB DDR4 SO-DIMM Arbeitsspeicher
  • 1x M.2 2280, 1x M.2 2230, 1x PCIe x16, 1 mPCIE
  • Intel® GbE Ethernet, USB3.2, HDMI, DP, LVDS/eDP, RS-232

Anwendungsbereiche/Applikationen

  • Panel PC und Embedded Systeme
  • Kompakte PC Systeme
  • Industrie PC Systeme
  • Bild-und Videoverarbeitung

Produktlink: https://www.icp-deutschland.de/index.php?stoken=FDF0348A&lang=0&cl=search&searchparam=PH13CMI

Datenblatt: https://files.icp-deutschland.de/produkte/KC002593/web/icp/PH13CMI-datasheet-20210826.pdf
