M12, A-Kodiert

Not-Halt-Schalter der Baureihe Quartex connect sind speziell für Anwender entwickelt, die Wert auf große, robuste und gleichzeitig leicht zu integrierende Not-Halt-Lösungen legen. Der Anschluss erfolgt über einen A-kodierten M12-Stecker. Diese Steckverbindung ermöglicht eine schnelle und fehlerarme Plug-and-Work-Montage. Gleichzeitig lassen sich die Geräte direkt in bestehende Bussysteme und Netzwerke mit M12-Technologie integrieren.

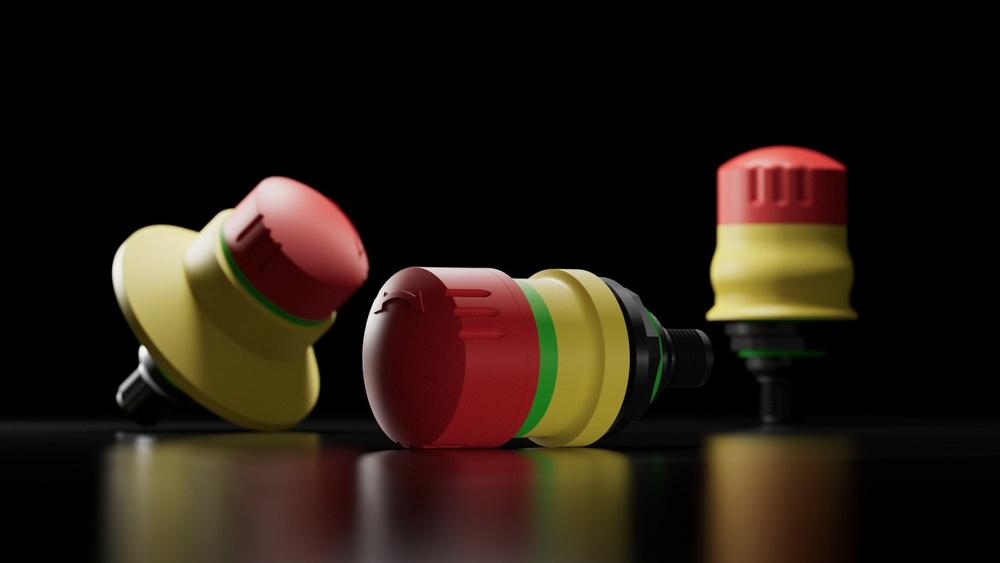

Die neuen Varianten QRUVOOI_C0232 und QRBUVOOI_C0232 sind mit zwei Öffnern und einem Schließer ausgestattet und verfügen über einen 8-poligen M12‑Anschluss. Beide Varianten unterscheiden sich nur durch den beim QRBUVOOI_C0232 verbauten Blockierschutzkragen. Dieser verhindert, dass beispielsweise Kleidungsstücke an den Not-Halt gehängt werden, was die Sichtbarkeit des Schalters beeinträchtigen oder seine Auslösung blockieren könnte. Besteht dieses Risiko nicht oder steht nur wenig Platz zur Verfügung, dann wäre der QRUVOOI_C0232 die Alternative. Die Betriebsbemessungsspannung beträgt jeweils 30 V AC/DC, der Bemessungsbetriebsstrom 0,5 A AC/DC, die Lebensdauer liegt bei bis zu 50000 Schaltspielen.

Einsatz in Hygienebereichen

Für den Einsatz im Hygienebereich ist der QRUVPOO_C0001 ausgelegt. Der Not-Halt-Schalter mit 2 Öffnern erreicht frontseitig die Schutzarten IP65, IP67 und IP69K und ist damit gegen Staub, Strahlwasser, Untertauchen sowie Hochdruck- und Dampfstrahlreinigung geschützt. Der Anschluss erfolgt hier über einen 4-poligen M12-Stecker, über den eine Betriebsbemessungsspannung von 35 V AC/DC und ein Bemessungsbetriebsstrom von 4 A AC bzw. 2 A DC geschaltet werden kann.

Eine weitere kompakte Ausführung ohne Blockierschutzkragen ist der QRUVOO_C0001: Er verfügt ebenfalls über zwei Öffner und einen 4‑poligen M12‑Anschluss. Die Lebensleistung liegt bei 50.000 Schaltspielen. Auch hier liegen Betriebsbemessungsspannung und -strom bei 35 V AC/DC bzw. 4 A AC und 2 A DC.

Schutzart IP65

Alle neuen Varianten sind für einen Betriebstemperaturbereich von –30 °C bis +70 °C ausgelegt und erreichen rückseitig bei angeschlossenem M12-Anschluss die Schutzart IP65. Die Öffnerkontakte sind zwangsöffnend gemäß EN 60947-5-1, die Entriegelung erfolgt durch Drehen nach links oder rechts. Die Einbauöffnung beträgt einheitlich 22,3 mm.

Trotz ihrer robusten Ausführung benötigen die Schalter nur wenig Platz hinter der Front: Die Einbautiefen liegen je nach Variante zwischen 25,5 und 28,5 Millimetern. Damit eignen sich die Not-Halt-Schalter auch für Maschinen und Anlagen mit begrenztem Bauraum.
